Bosch CDi 压力调节阀
如何连接示波器 |
|
示例波形与注意点 |
|
技术信息 |
如何连接示波器:-
Bosch CDi 压力调节阀

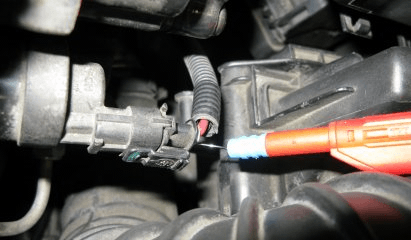

连接 BNC 测试接口到示波器通道1. 将黑色的鳄鱼夹连接到黑色表笔头（负极）上，然后夹到适当的地极端；将绝缘绝缘探针连接到红色表笔头上（正极），然后把绝缘探针插到压力调节阀连接头上，如图 2-8-1. 如果有向外伸出接头就可以省略加上接头这一步骤。
图 2-8-1
这个阀有两个接口连接：正极点火线接口和接地线接口。

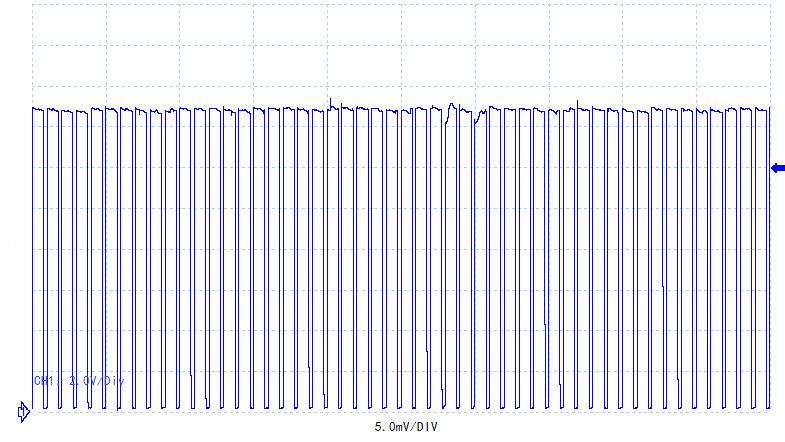

压力调节阀波形示例
压力调节阀波形注意点
柴油共轨喷射系统（CDi）中的压力调节阀是一个执行器，它通过由控制单元提供的点火正极与负极占空比，来控制压力。
技术信息――压力调节阀
大多数共轨系统都应用压力调节阀，它可以安装在高压泵端或者共轨系统本身。
压力调节阀与流量控制阀组合在一起控制共轨压力。减压阀控制进入泄压系统的高压油数量从而增加或减低共轨管的燃油压力。有错误的波形――排除故障
当怀疑有信号故障时，可以测试连接在控制单元与压力调节阀之间的导线。
当测试数据时，需要 CDi 控制单元有电源并且要接地良好。
